东莞博安消防工程知识防火卷帘门控制箱消防接线法的干货分享
(消防防火卷帘门接线图、消防卷帘门模块接线图、消防卷帘门联动接线图、消防卷帘门无源接线)
在要搞清楚防火卷帘门控制箱消防接线法子前好先找到该防火卷帘门控制箱原理图和防火卷帘控制箱接线同弱电自动报警人员仔细研究消防防火卷帘门接线图和消防卷帘门模块接线图可以尽快搞清消防卷帘门无源接线方法和胡源接线方法,这样效率更高。如果找不到请往下看听我来分享:

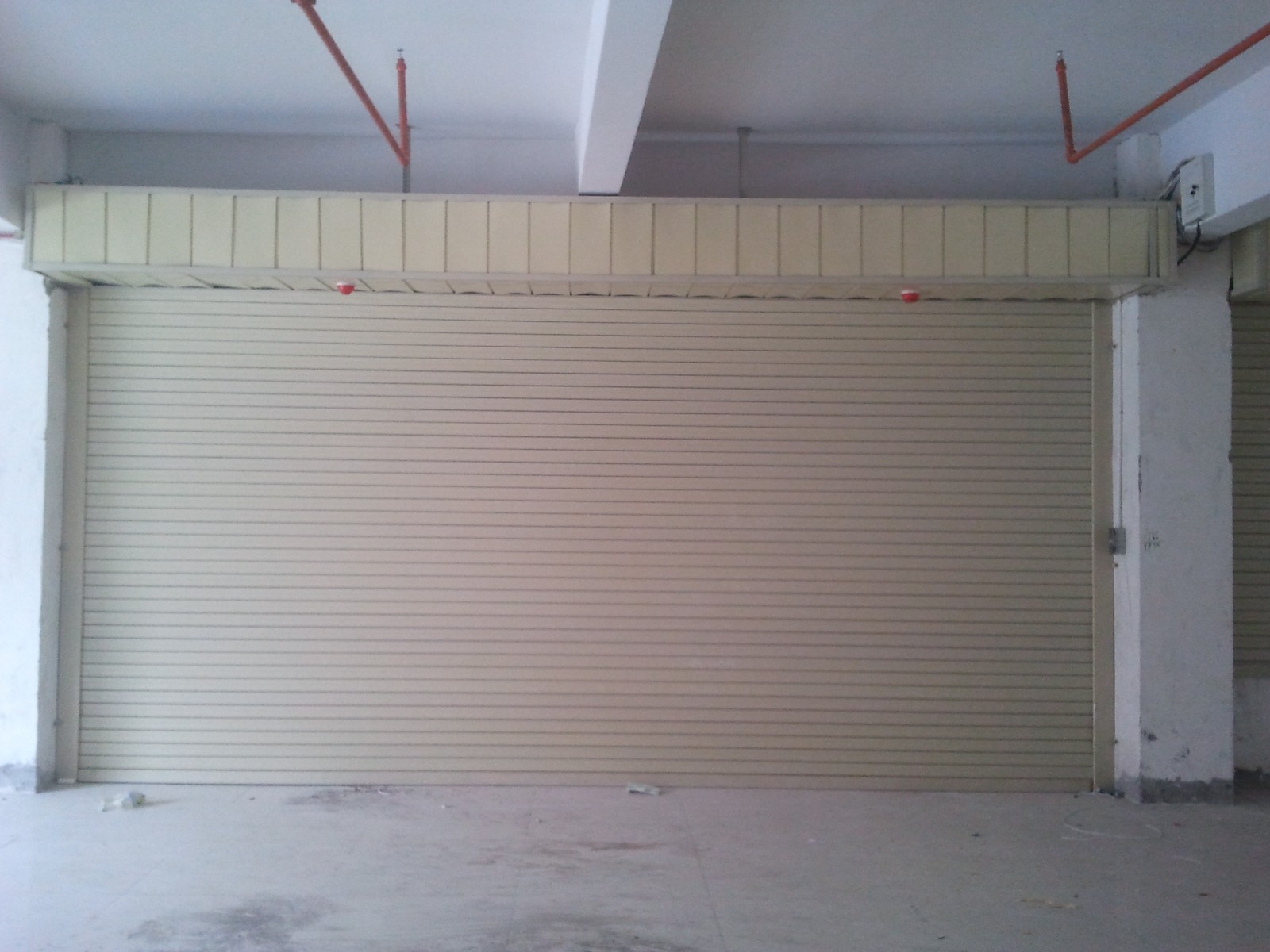

防火卷帘安装师傅安装好防火卷帘门并设定防火卷帘上限位和下限位的行程开关后,如有二步降中停时则需设定好,中停高度和延时时间(一般初始出厂设定为二分之一高度,延时30秒)。
步、(如果联动不能动作时)先检查防火卷门机接线正反转是否正确,按控制箱上的上停下检查防火卷帘的运行方向正确与否,(这一步很关键,不能按下面的手动按钮盒);
第二步、再与做自动报警弱电工程师询问是有源/无源信号;是全降/半降:消防控制中心给过来的信号是有源还是无源消防联动。有源信号可以理解为有电源过来的信号,一般为电压24V直流电源(接时要分清正负极);无源信号可以理解为干触点信号,即用一个线头短接就可以动作。按图纸防火分区的设计要求所在要联动的防火卷帘需要分隔型(即俗称全降或一次降到底),还是疏散型(即俗称半降或二次下降到底)。一般在中庭天井周围没有设计人员通行的地方则设为一次降到底即线端接全降;在有人员通行的通道上则设为二次降,即降到1.8米处时暂停延时30秒后再降,此时的线端接半降。再问清哪两根线是联动信号线(每组2根)。
小结:有源接法:如果是要求有源信号+半降(则联动线正级接“半降”端,负极接“-”公共端);如果是要求有源信号+全降(则联动线正级接“全降”端,负极接“-”公共端);无源接法:如果是要求无源+半降(则联动线一条接“半降”端,另一条接公共端);如果是要求无源+全降(则联动线一条接“全降”端,另一条接公共端);
第三步:接反馈信号,要弄清哪两根是反馈线(每组2根,不分正负级);一般的防火卷帘控制器的电控箱中设计有中位反馈和底位反馈功能,我们日常工程中如没有特别要求的则直接接底位两端子(卷帘下降到底停止后,上两端子由断开转为闭合状态)。如果老铁们还有不清楚的,欢迎来电一三六O9666九五六(VX同号),或登陆博安防火卷帘门往站dgboan.com查阅。具体参照各家控制器的说明书操作。
